🏍️ Модель: monster grace
🧠 Сложность: легко
⌛ Время: 20 минут
🔧 Инструменты и расходники:
- ✅ плоская отвертка
- ✅ длинная плоская отвертка
- ✅ короткая крестовая отвертка
- ✅ шестигранник 4мм
- ✅ узкогубцы

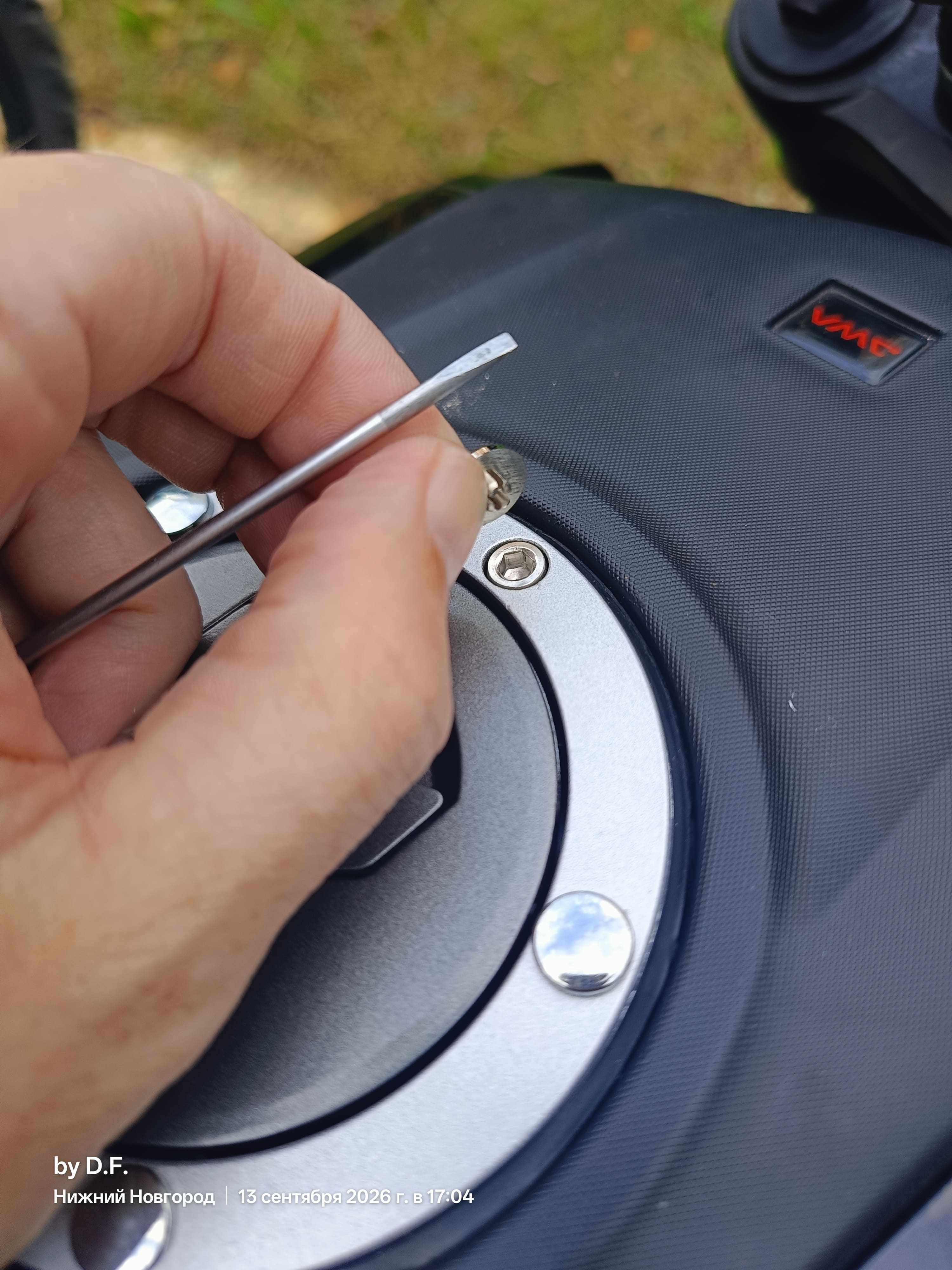

- Маленькой плоской отверткой аккуратно подденьте хромированные декоративные накладки на винтах (Фото 1). Снимать нужно нижние 2 (слева и справа от петли) и 1 верхний (в центре) используя шестигранную головку.
- Демонтируйте лючок с бака.

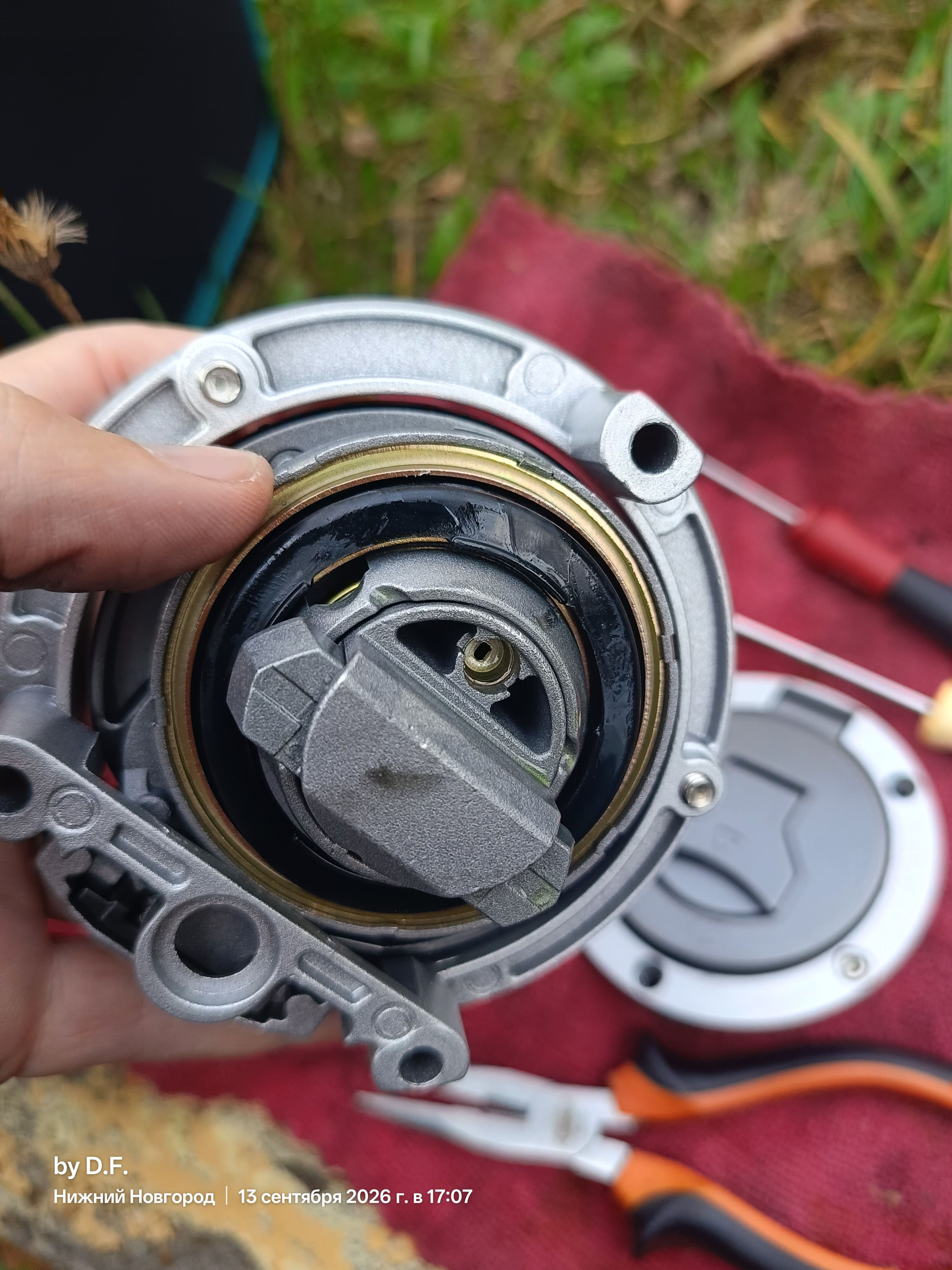

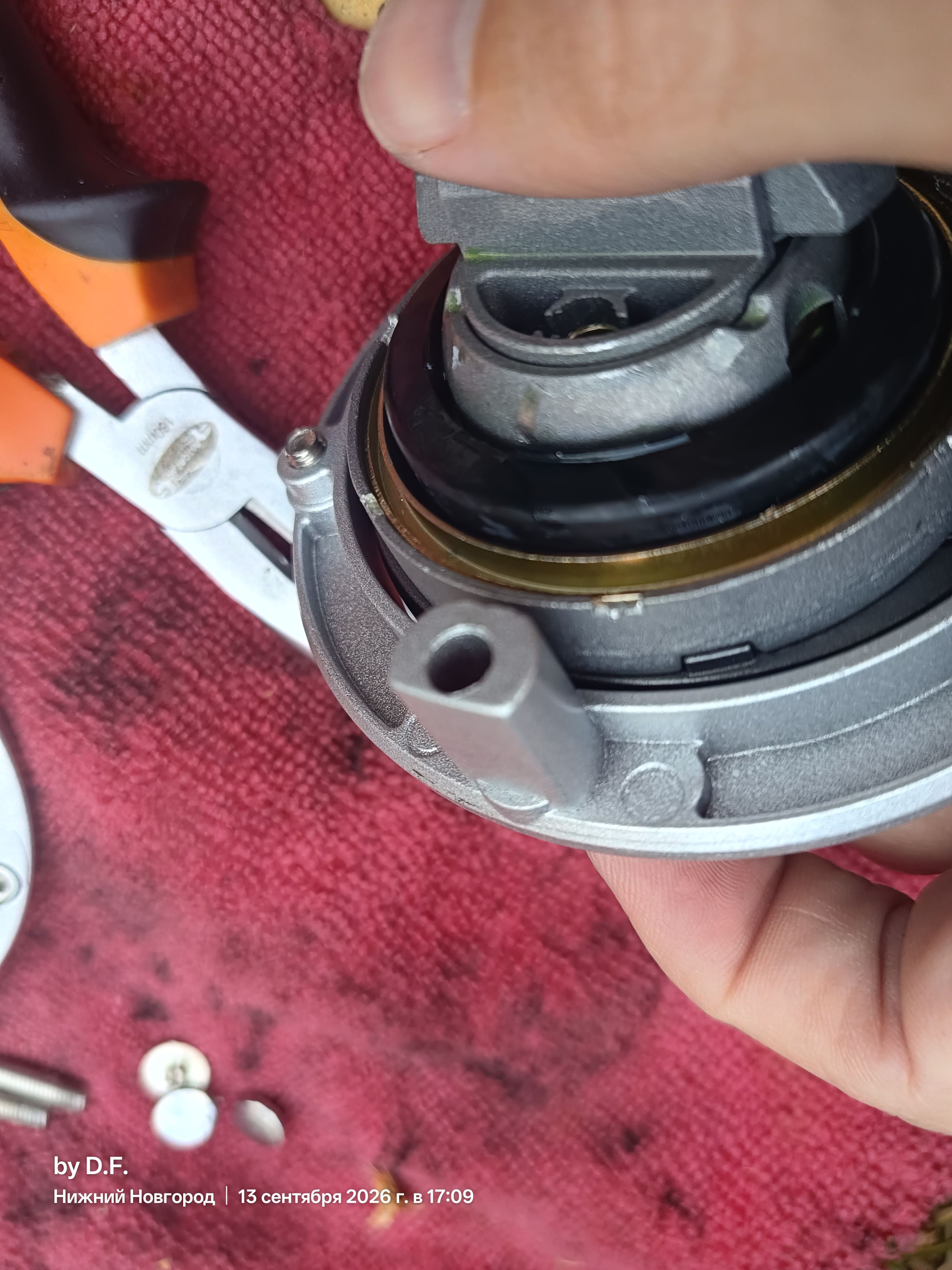

- Используйте круглогубцы чтобы отогнуть стопорные запрессовки вокруг латунного кольца. (Фото 2). Сам корпус довольно хрупкий и возможно запресовки будут отламываться (Фото 3). Неприятно, но в последствии не мешает эксплуатации.

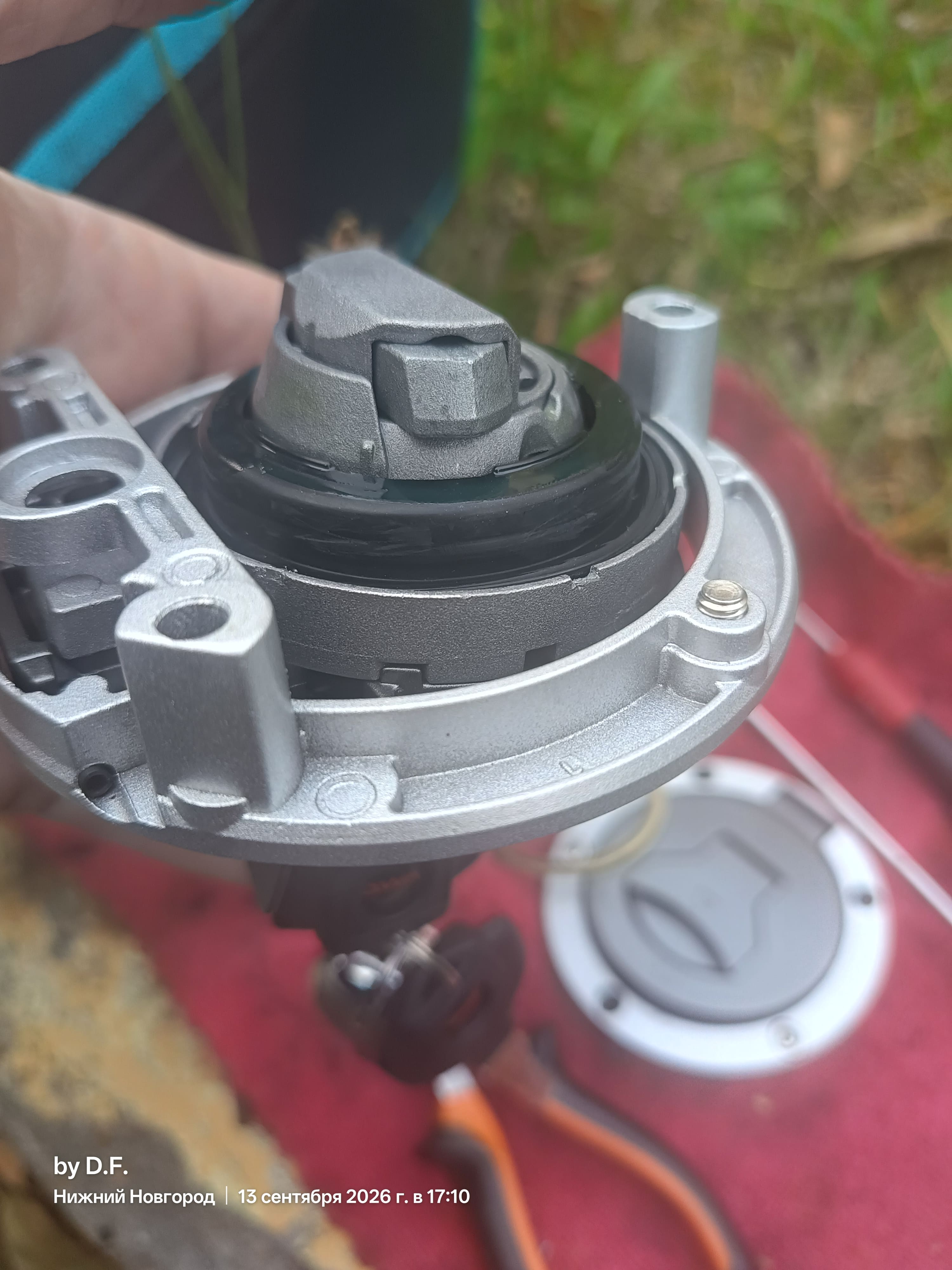

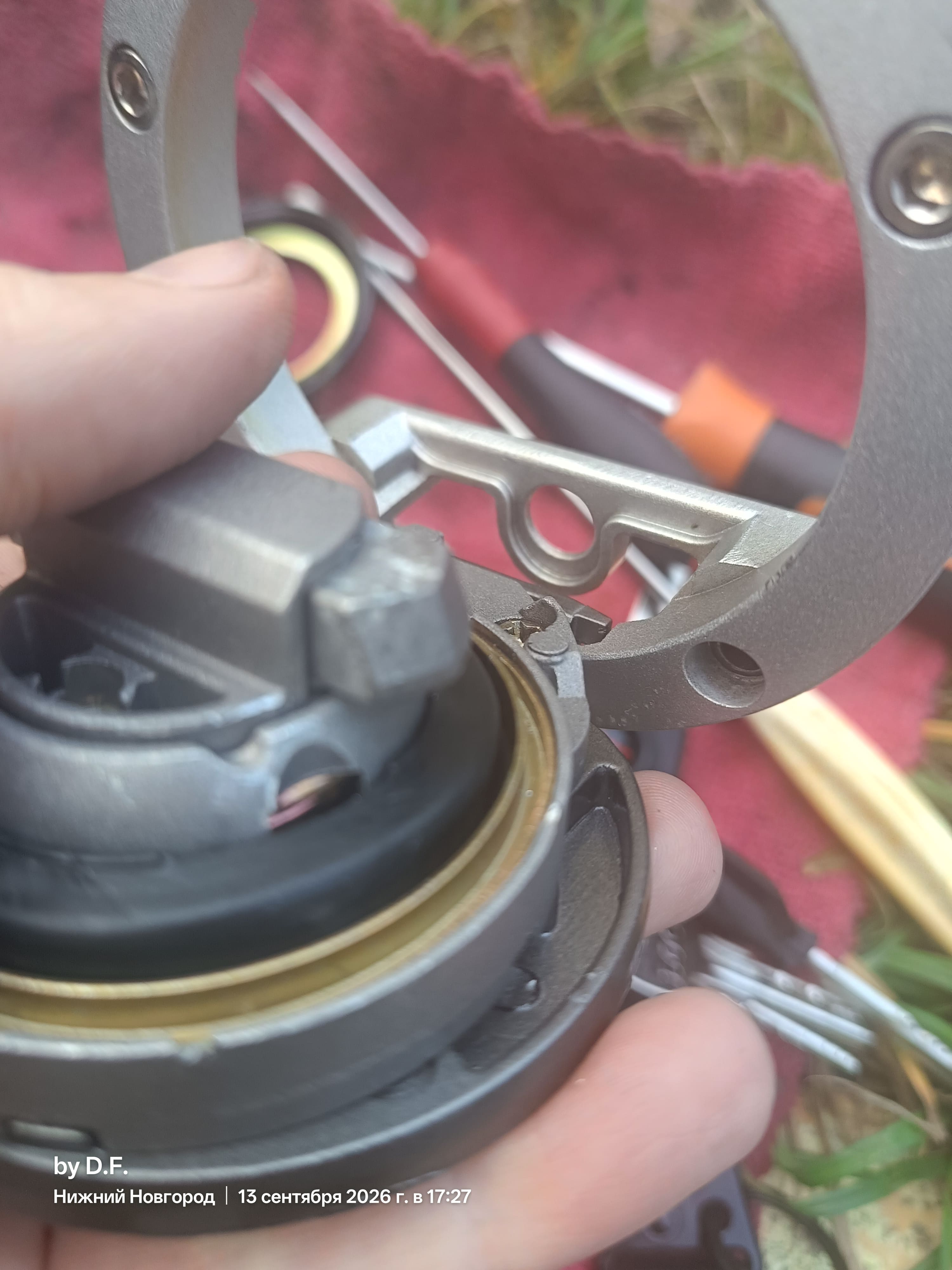

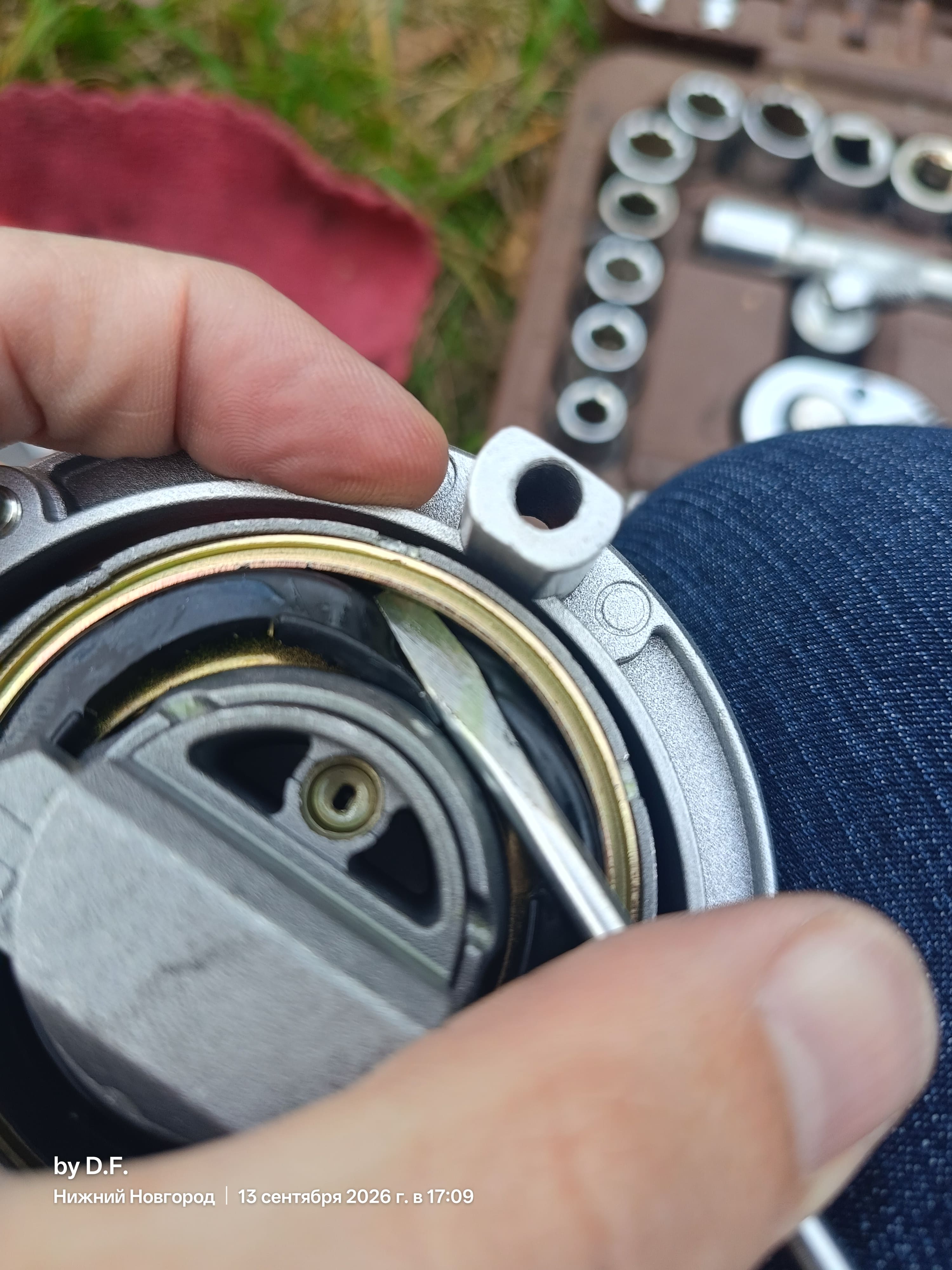

- Плоской отверткой аккуратно подденьте латунное кольцо (Фото 4), чтобы не повредить резиновый уплотнитель под ним и вращающим движением за ручку (как при откручивании винтов) постарайтесь приподнять кольцо. Не пытайтесь вытащить кольцо проводя манипуляции только в одной точке, оно в распоре с корпусом. Нужно слегка приподнять кольцо, переместить отвертку в другую точку и повторить подъем. Не прилагайте чрезмерных усилий, процесс не быстрый, но довольно простой.

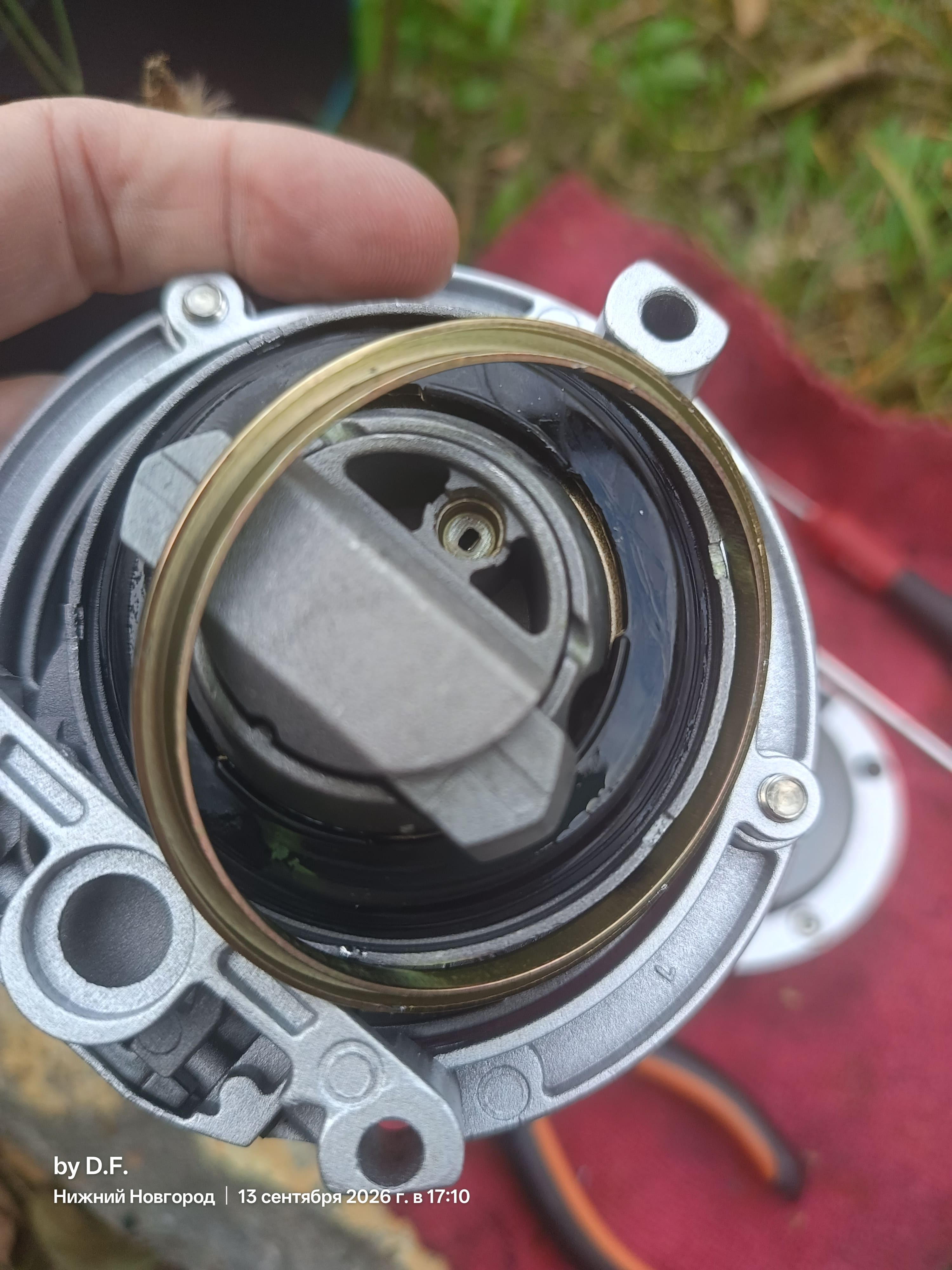

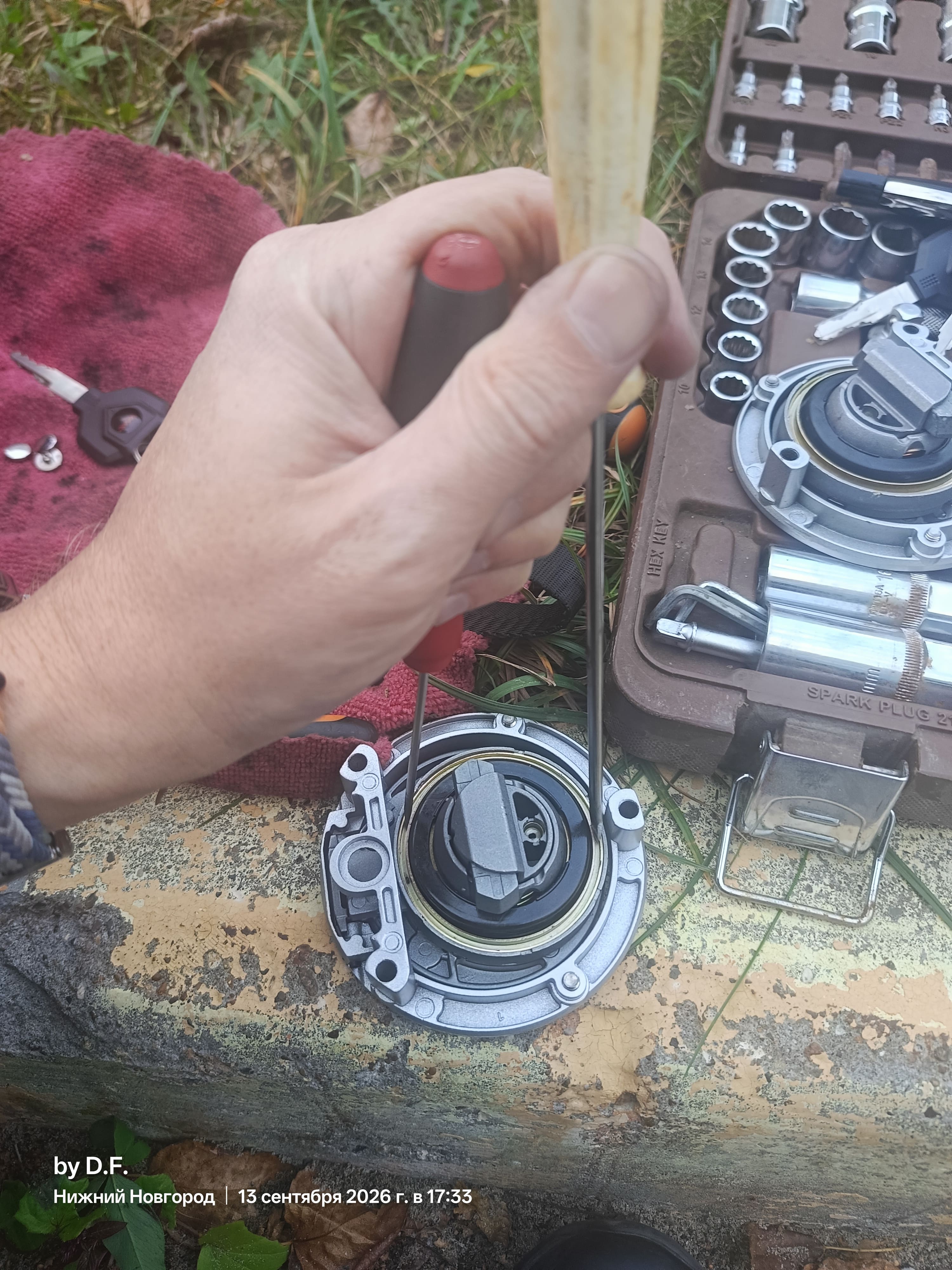

- Снимите стопорное кольцо (Фото 5).

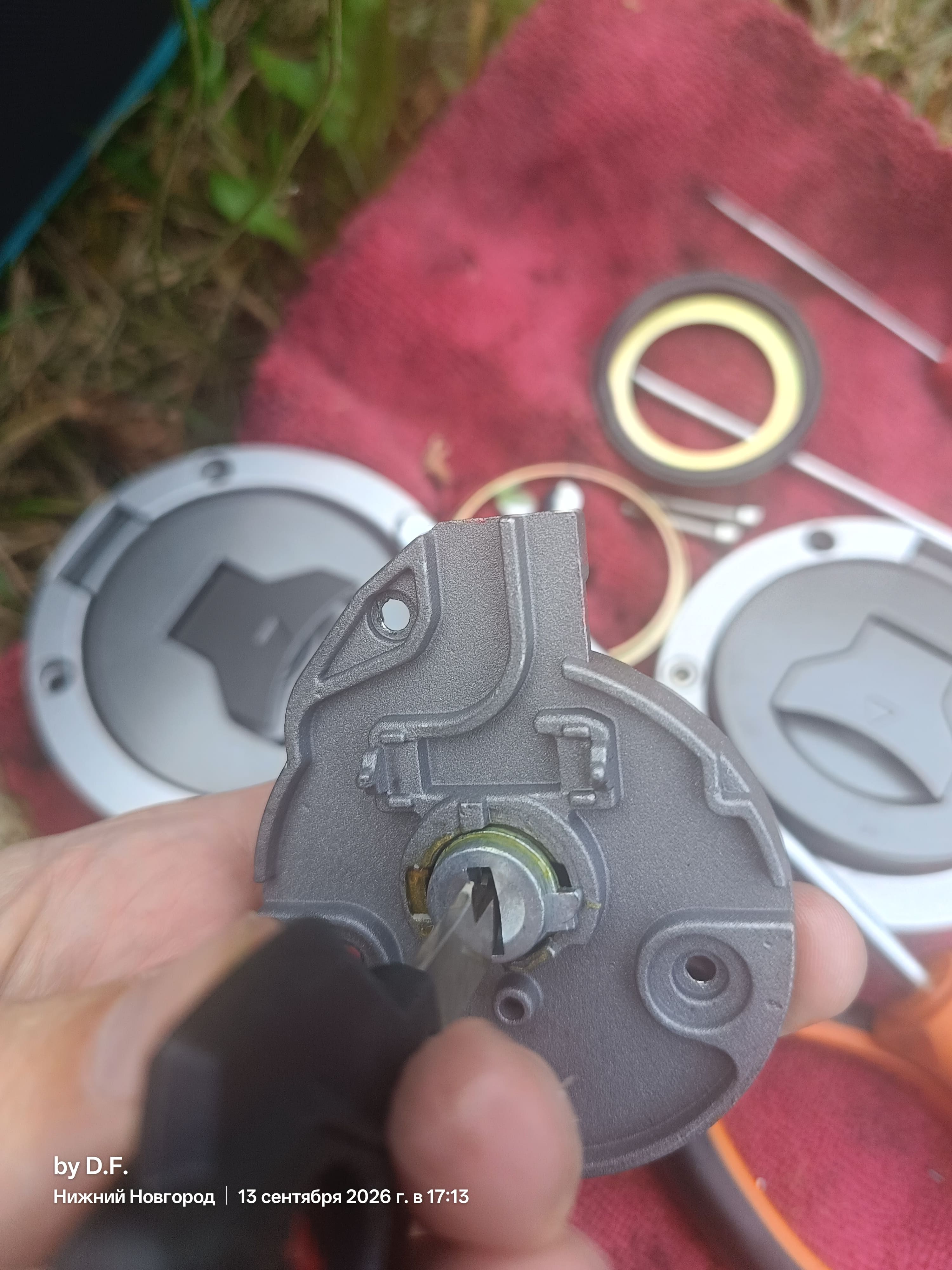

- Вставьте ключ и откройте замок (Фото 6) перед тем как снимать уплотнительное кольцо.

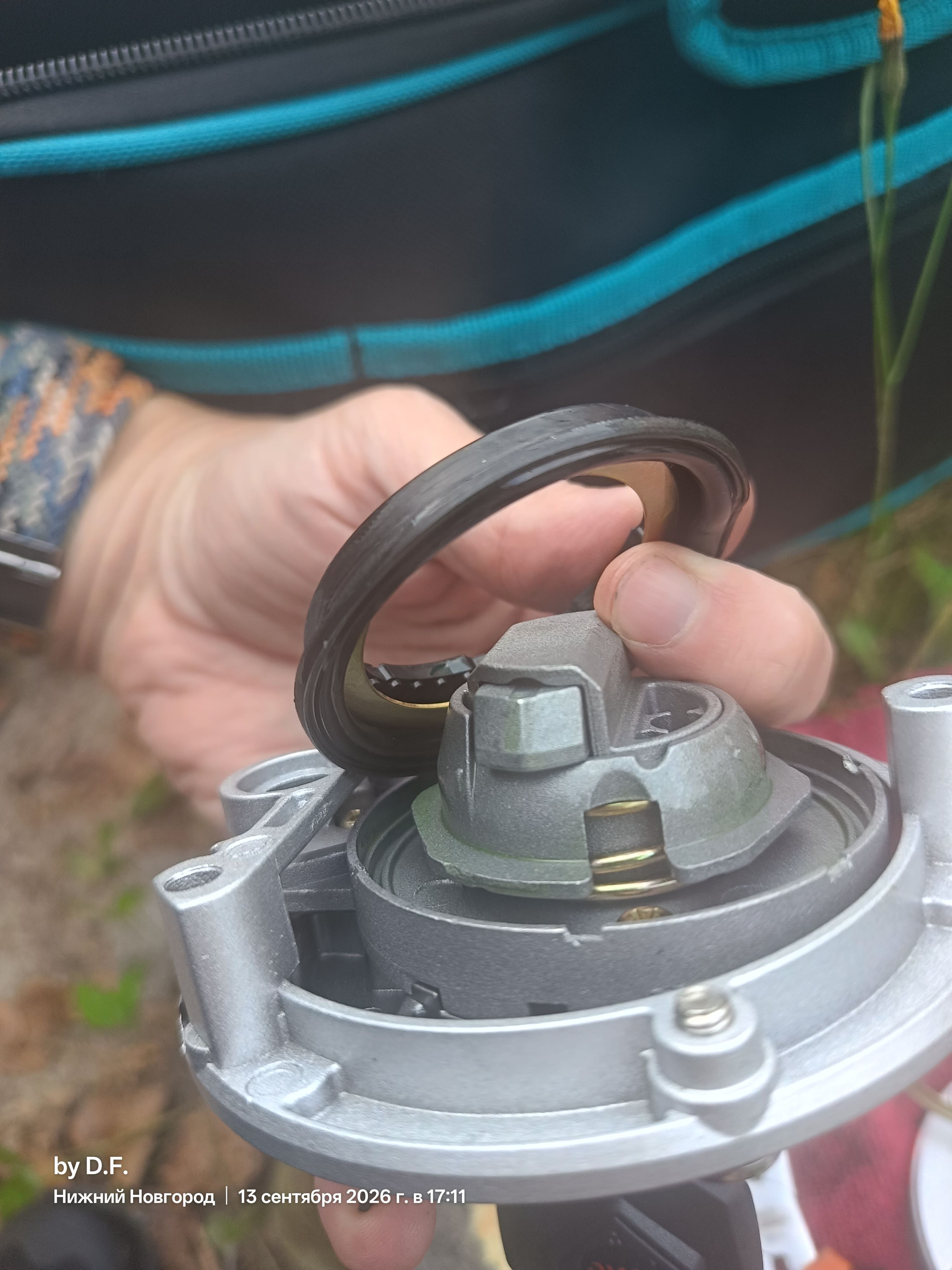

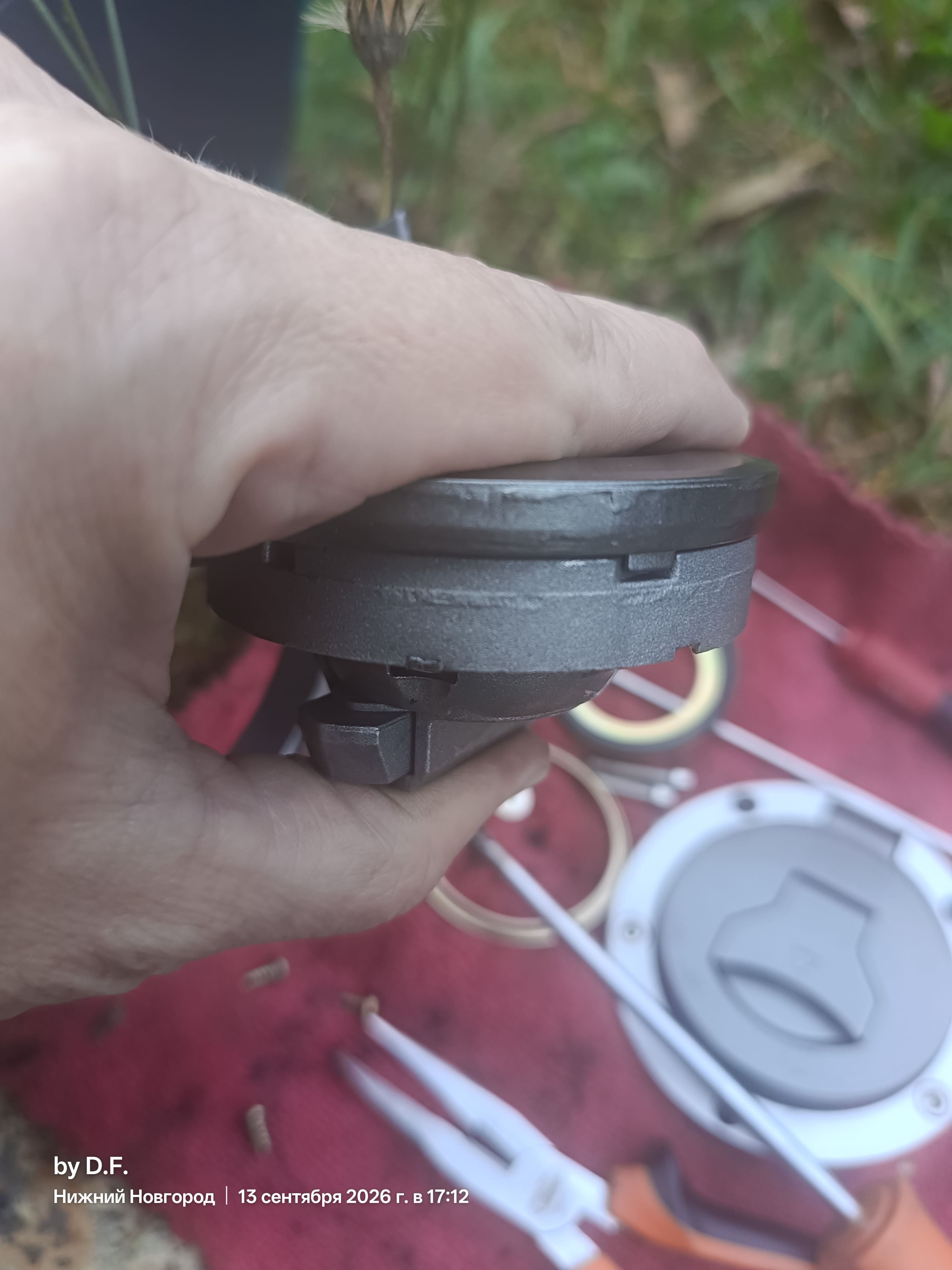

- Снимите уплотнительное кольцо (Фото 7), не потеряв латунное кольцо усиления внутри.

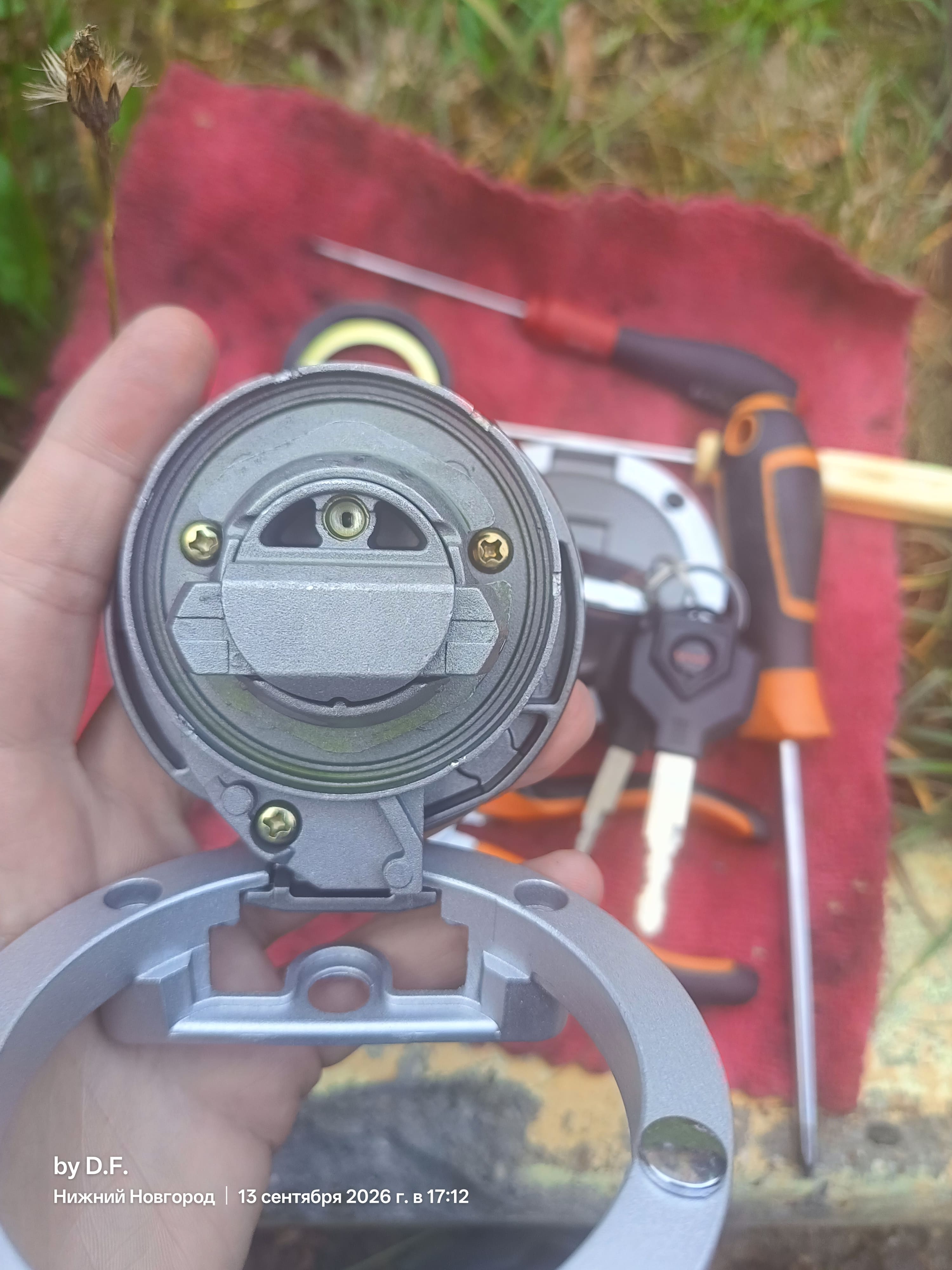

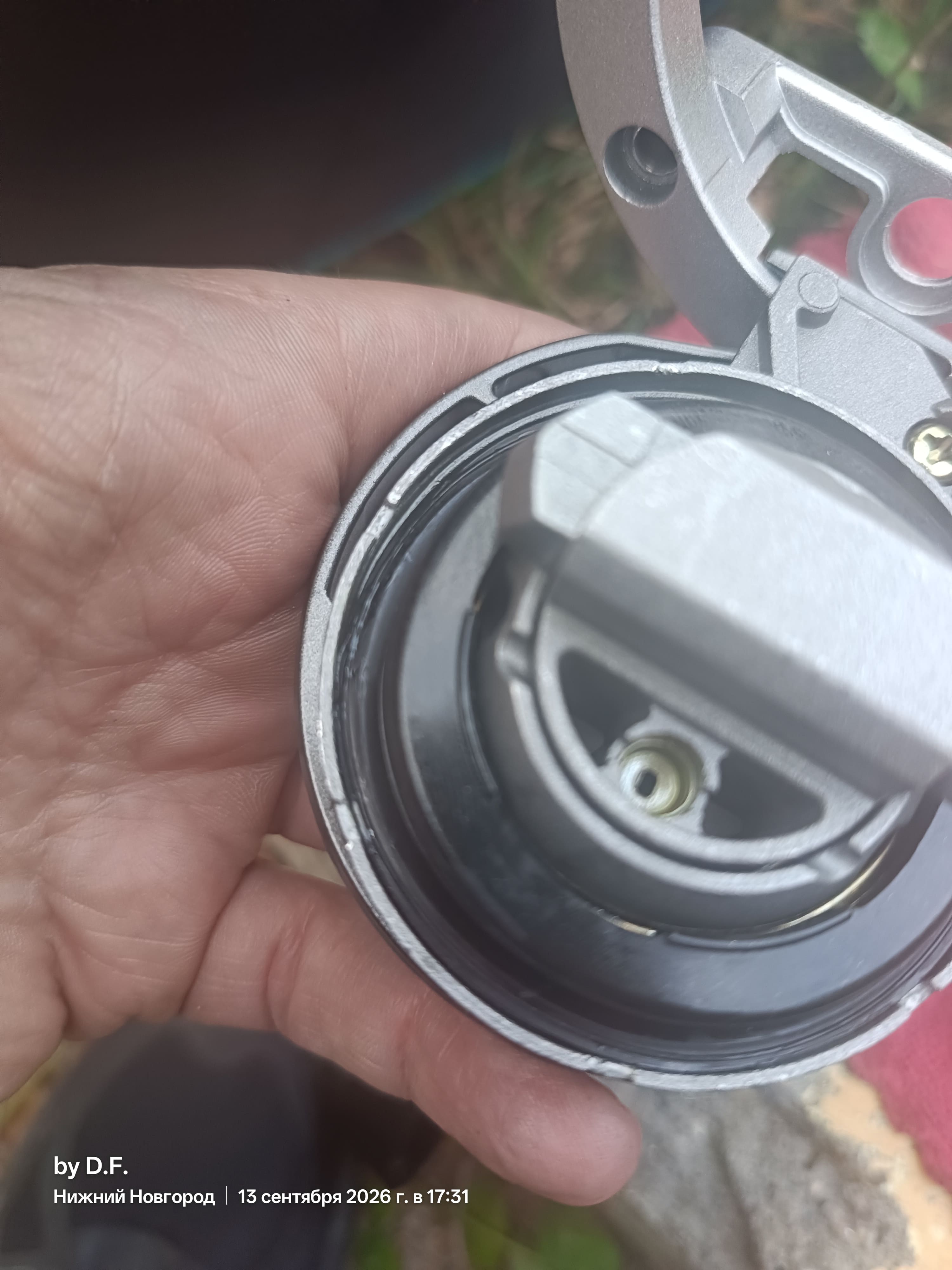

- Нажмите на подвижную платформу под уплотнителем, освободите замок (Фото 8) и извлеките ключ. Выкрутите три винта крестовой отверткой.
- Удерживая весь лючок в сборе (Фото 9) аккуратно переверните его так чтобы личинка оказалась вертикально сверху.

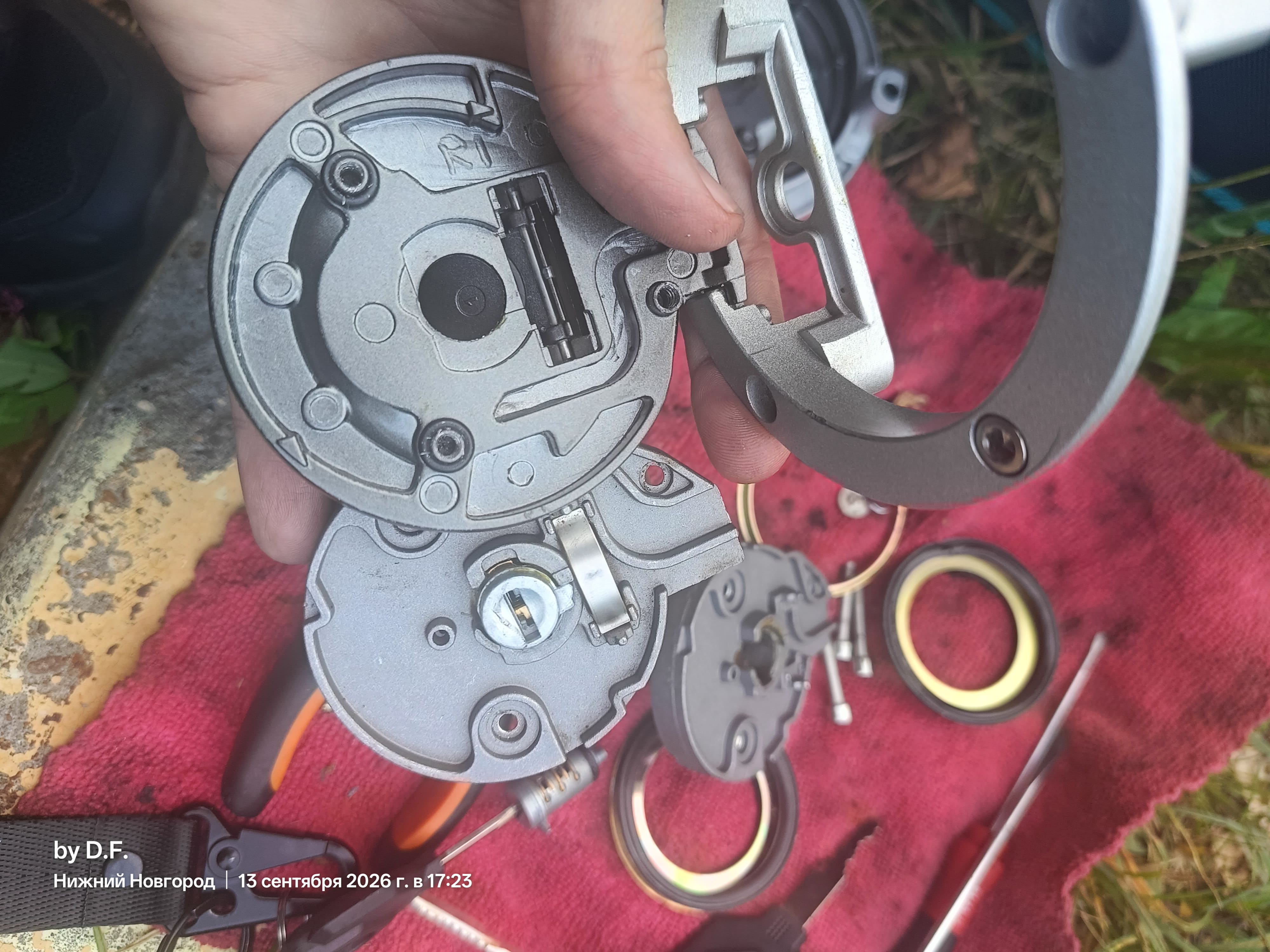

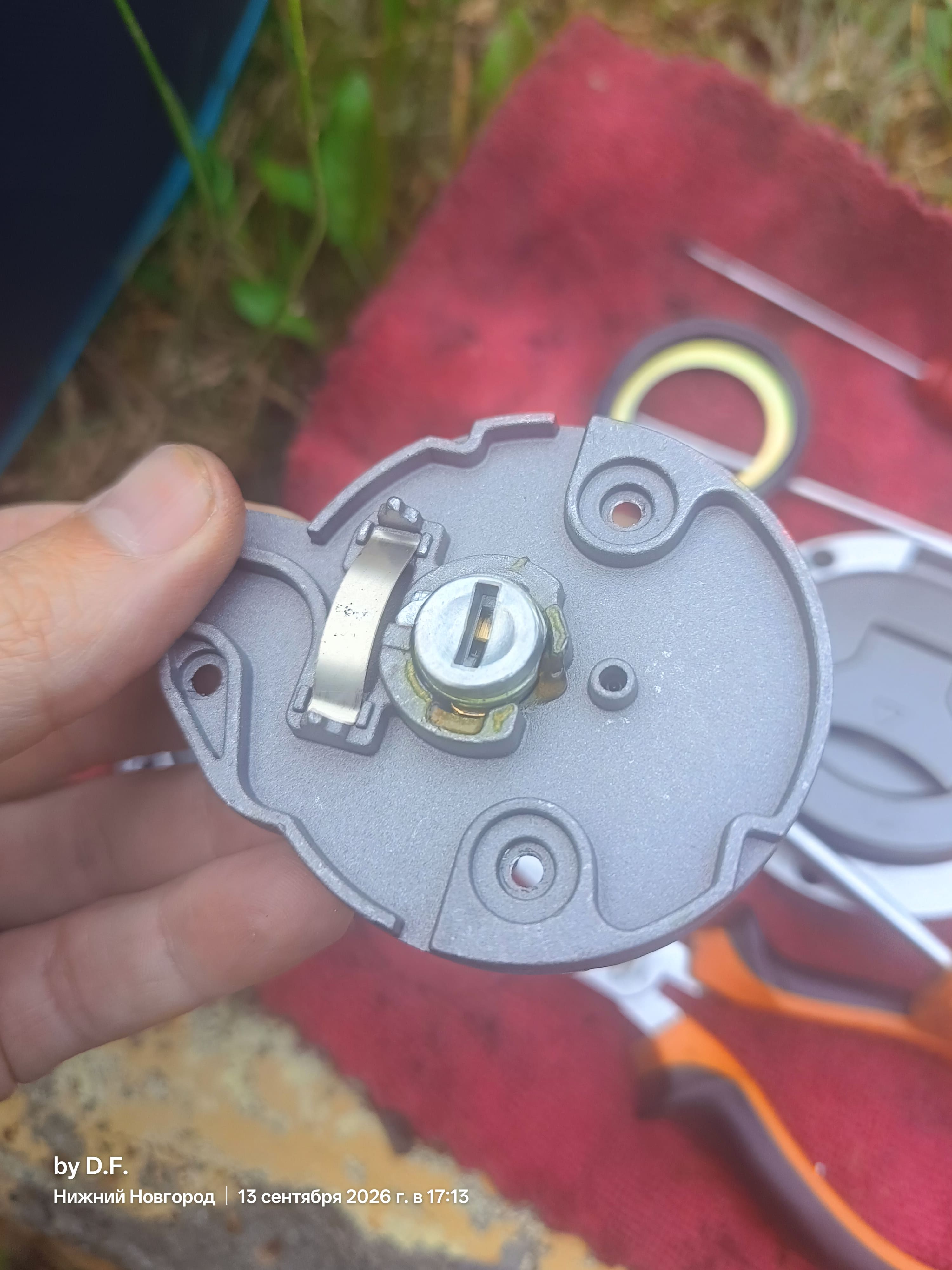

- Аккуратно снимите верхнюю лицевую часть лючка (Фото 10). Не потеряйте пружинную пластину, которая отвечает за удержание защитной крышки над личинкой замка. (Фото 11)
- Уберите пружинную пластинку (Фото 12)
- Вставьте ключ и откройте замки (Фото 13). При этом стопорный упор личинки будет направлен в право.

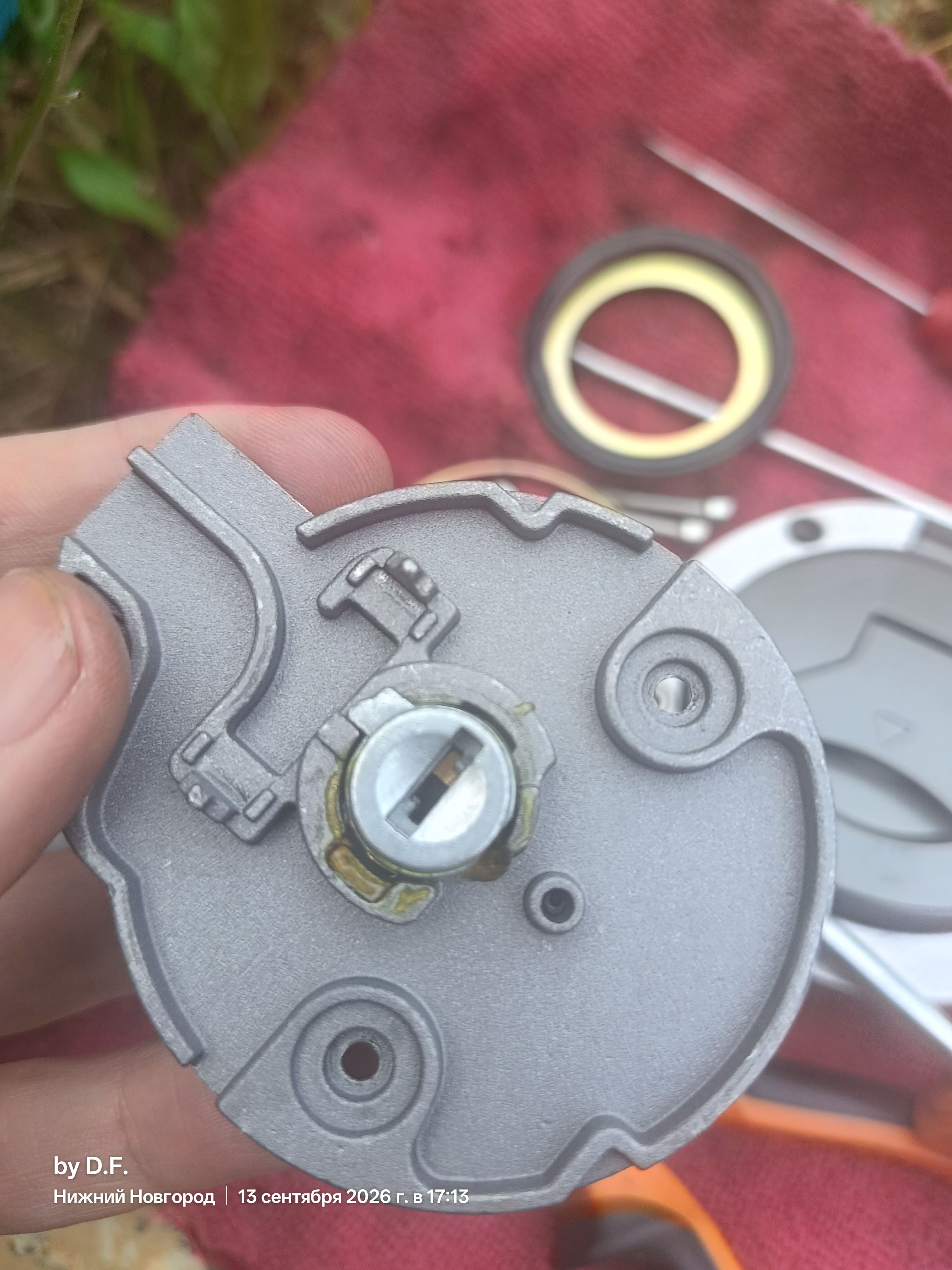

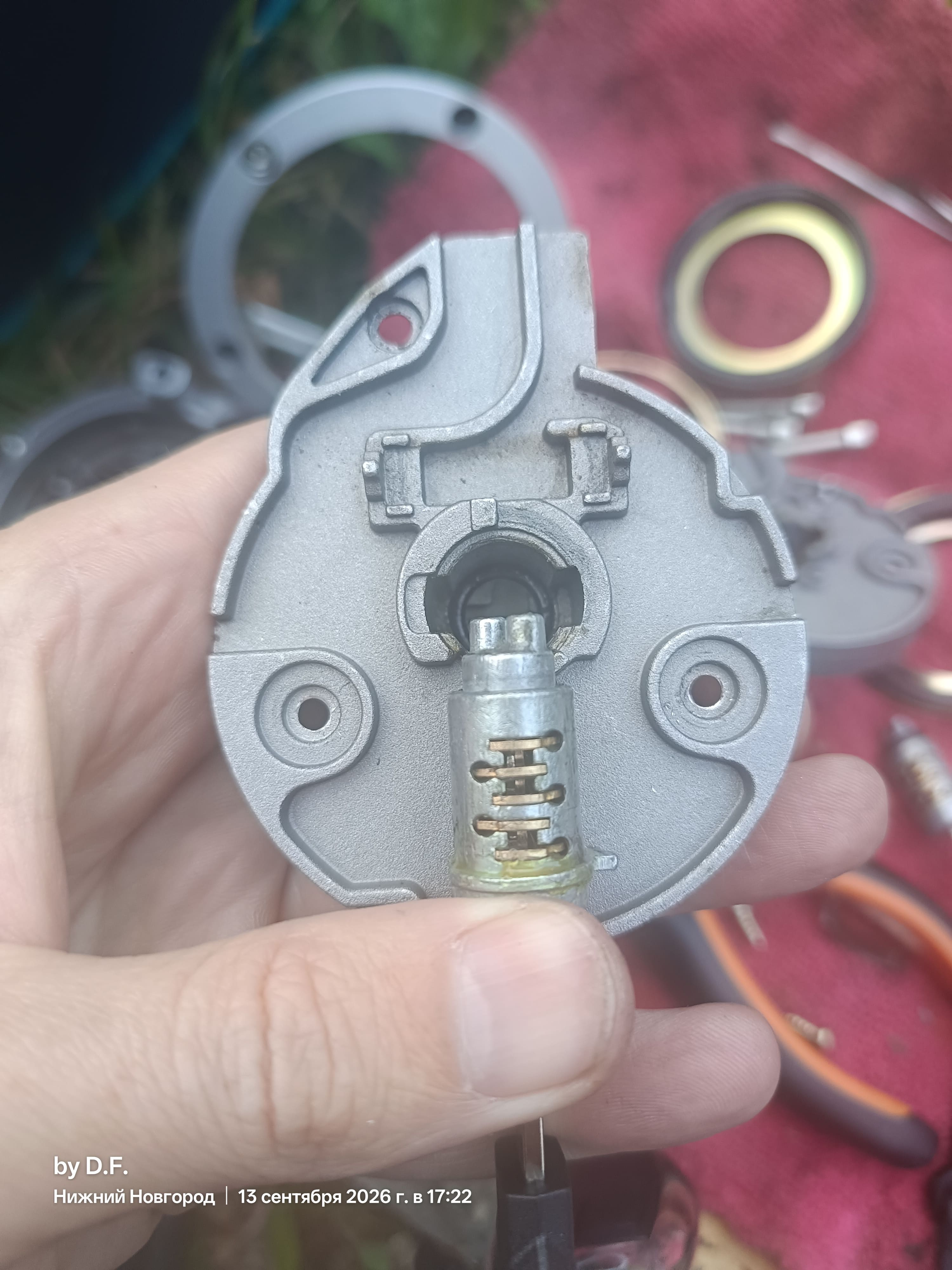

- Слегка покачивая личинку ключом, вытяните её ключом на себя (Фото 14). Если уплотнительное колечко осталось внутри, выньте его поддев плоской отверткой и оденьте на хвостовик личинки.
- Замените личинку на другую с другим ключом.
Установка уплотнительного кольца на лючке
При сборке лючка, после установки уплотнительного кольца (Фото 15) важно плоской отверткой аккуратно подправить край кольца. Для него в крышке есть паз. На фото видно, что левая верхняя четверть установлена верно, а весь остальной периметр неверно.
Установка стопорного латунного кольца
При установке стопорного латунного кольца его необходимо задавливать в паз руками с использованием двух плоских отверток (Фото 16).
Не в коем случае не использовать молотки и прочий ударный инструмент, чтобы не расколоть саму крышку. Слегка упираясь одной рукой сразу обеими отвертками установленными на противоположные стороны, чтобы кольцо не возвращалось, другой рукой через отвертку с силой задавливать кольцо в паз. Сразу кольцо на место не сядет, необходимо проворачивать отвертки по периметру и аккуратно задавливать кольцо, пока оно не сядет на свое место равномерно в корпусе крышки (Фото 17).
- Для сборки проделайте операции в обратном порядке.
