🏍️ Модель: grace
🧠 Сложность: легко
⌛ Время: 5-10 минут
🔧 Инструменты и расходники:
- ✅ новое реле
- ✅ ключ на 8
Реле и где его взять
Идем на Ozon или WB, ищем "реле поворотник мопед", стоит 150-250 рублей. Выглядит как маленькая черная коробочка с двумя пинами (контактами). Реле может быть звуковым (будет пищать, когда включены поворотники).

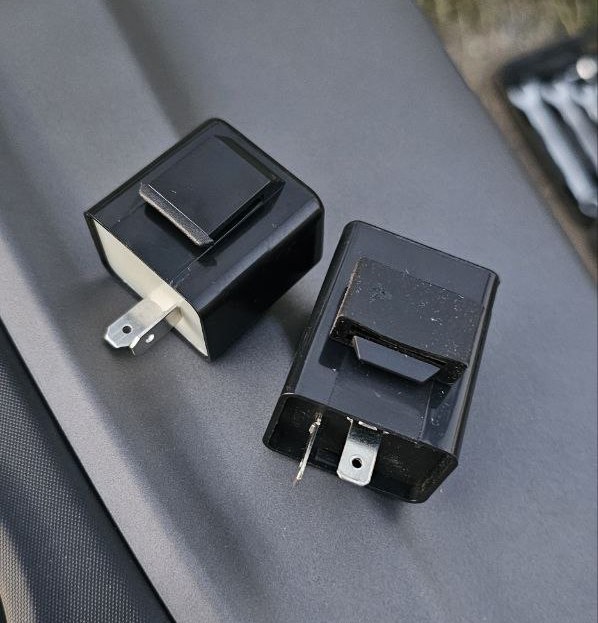

Как выглядит реле
Процесс замены на Grace
- Открываем ключом замок задней части седла, снимаем седло.
- В идеале - снять минусовую клемму с аккумулятора (рекомендуется, хотя формально это не является строгим требованием).
Зачем скидывать клемму с аккумулятора?
- Безопасность от короткого замыкания. При вытаскивании старого реле и установке нового можно случайно коснуться оголенных контактов разъема или инструментом замкнуть плюсовой провод на массу (раму). Это вызовет искру, может перегореть предохранитель или, в худшем случае, повредить проводку.
- Исключение случайного включения. Если поворотники вдруг окажутся во включенном положении во время возни с проводами может произойти скачок напряжения.
- Откручиваем два болта на 8, которые держат переднюю часть седла.

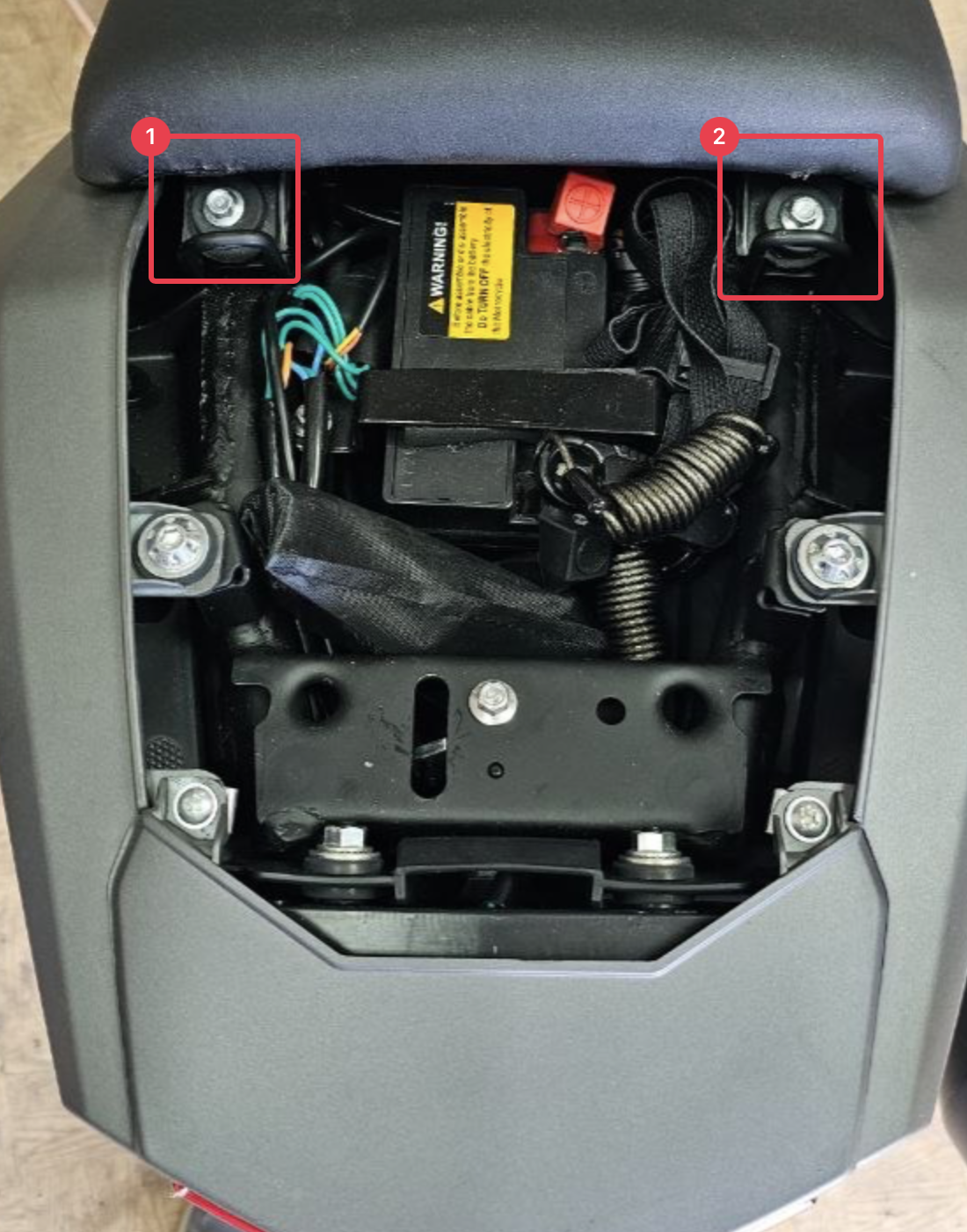

Болты седла
- Снимаем переднюю часть седла, оттягивая его назад и вверх.
- В получившееся “окно” внимательно изучаем внутреннюю часть рамы под бензобаком, находим родное реле - см.фото. По отзывам реле может быть как слева, так и справа на раме изнутри.

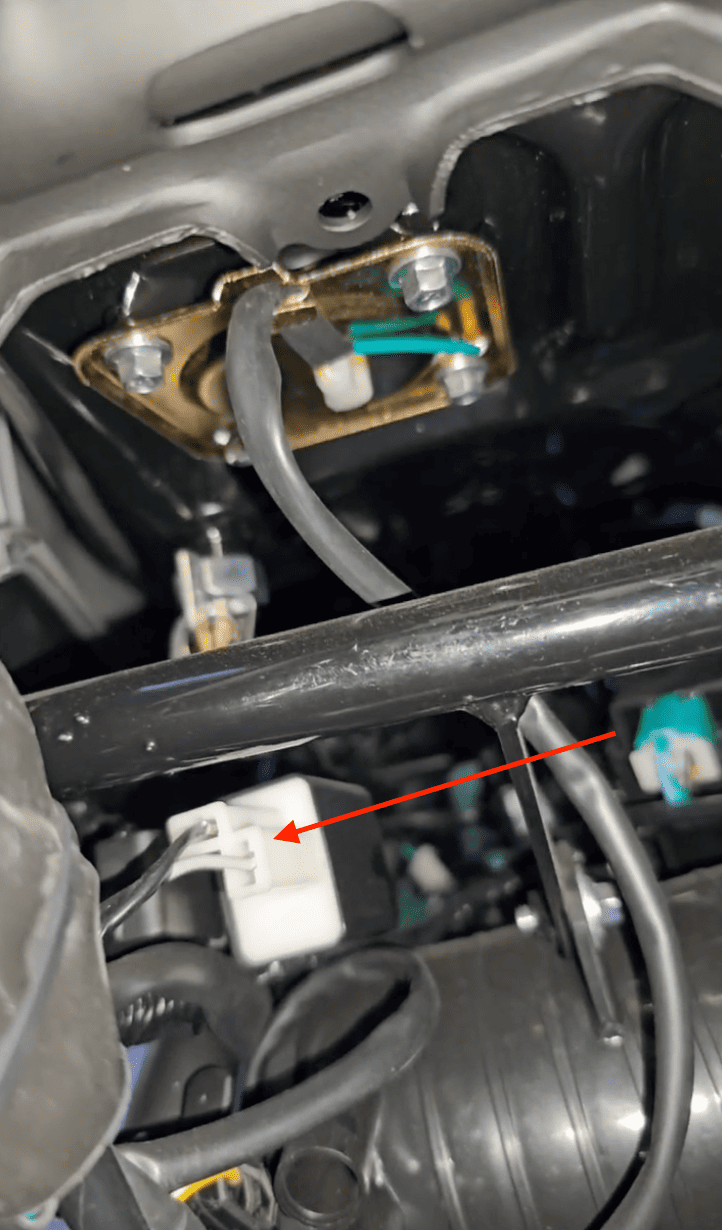

Где находится реле, фото
- Реле ножкой зацеплено за резинку (см. фото выше) - аккуратно покачивая из стороны в сторону вытягиваем его (по направлению, противоположному разъему) из резинки.
- Выщелкиваем реле из разъема, вставляем в разъем новое.
- Стоит сразу проверить, накинув клемму, включив мопед и тыкнув кнопку аварийки.
- Далее собираем в обратном порядке:
- вставляем новое реле ножкой в резинку (разъемом к хвосту),
- переднюю часть седла заводим под углом в переднее крепление,
- прижимаем, закручиваем болты
- проверяем подключение аккумулятора
- ставим на место заднюю часть седла.
