🏍️ Модель: monster grace
🧠 Сложность: легко
⌛ Время: 15 минут
🔧 Инструменты и расходники:
- ✅ Шестигранник 4 мм
- ✅ Головка 19 мм
- ✅ Головка 21 мм

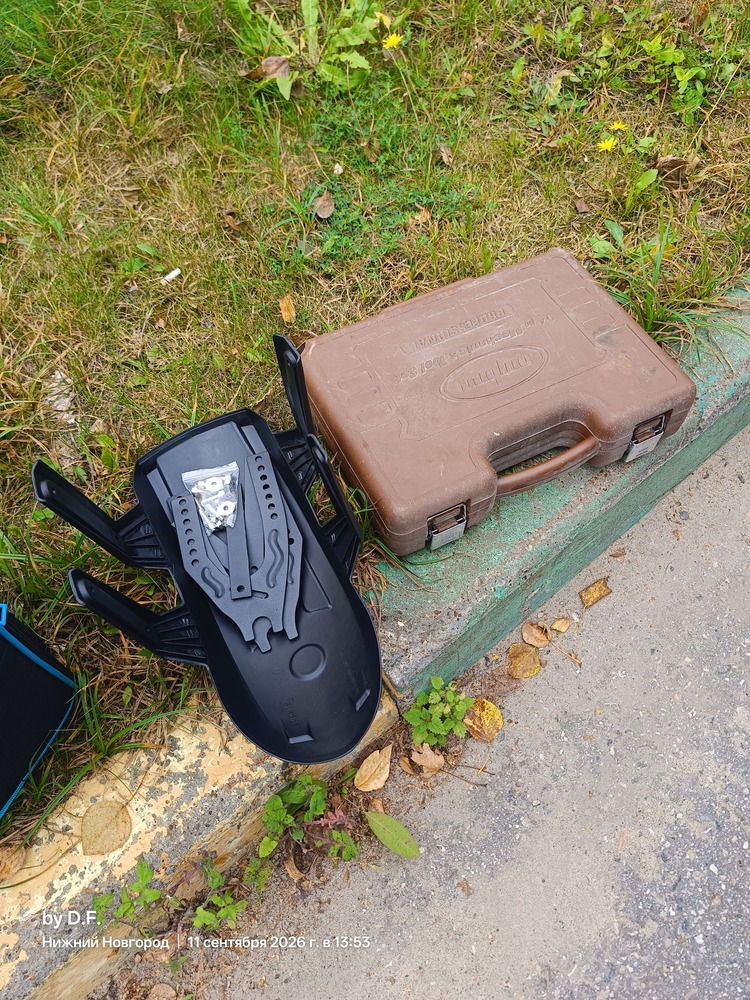

- Подготовьте необходимые детали и инструмент (Фото 1)

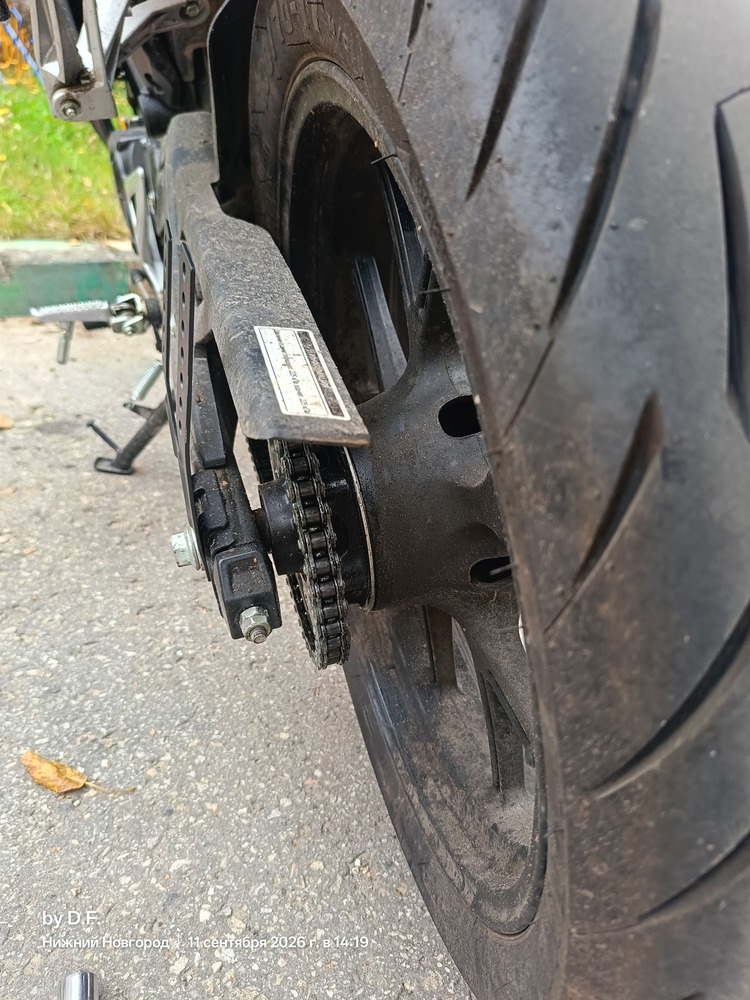

- Ослабьте крепление оси заднего колеса. Со стороны звезды головка 19 мм, со стороны тормозного диска - 21 мм.

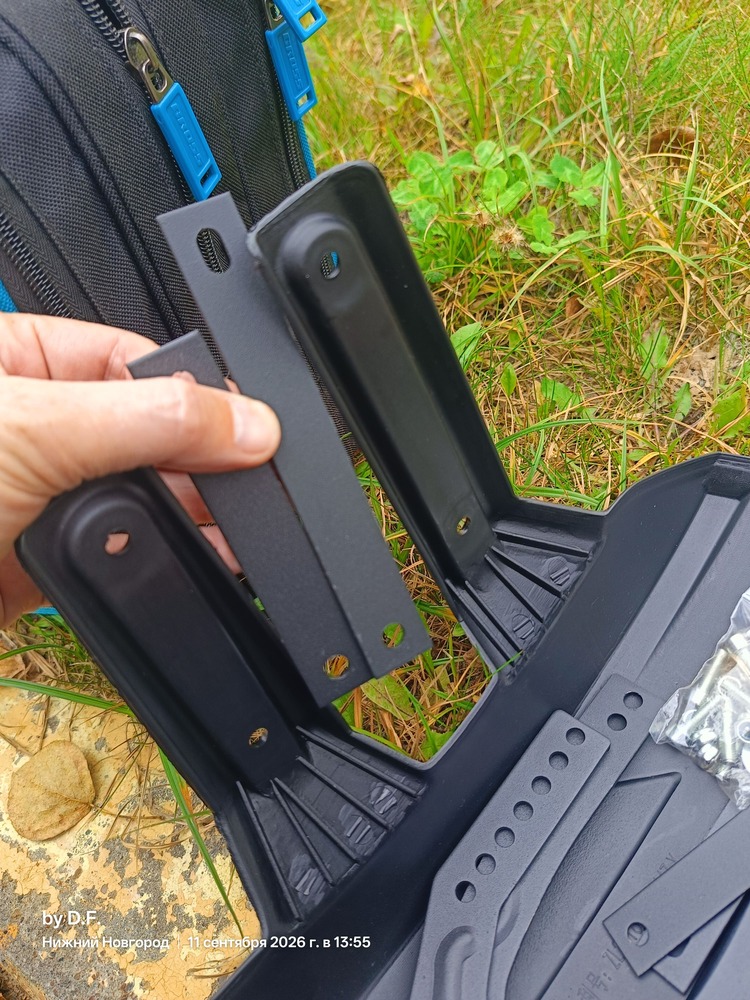

- Установите усилительные пластины на перья крыла согласно их длинам (Фото 2)

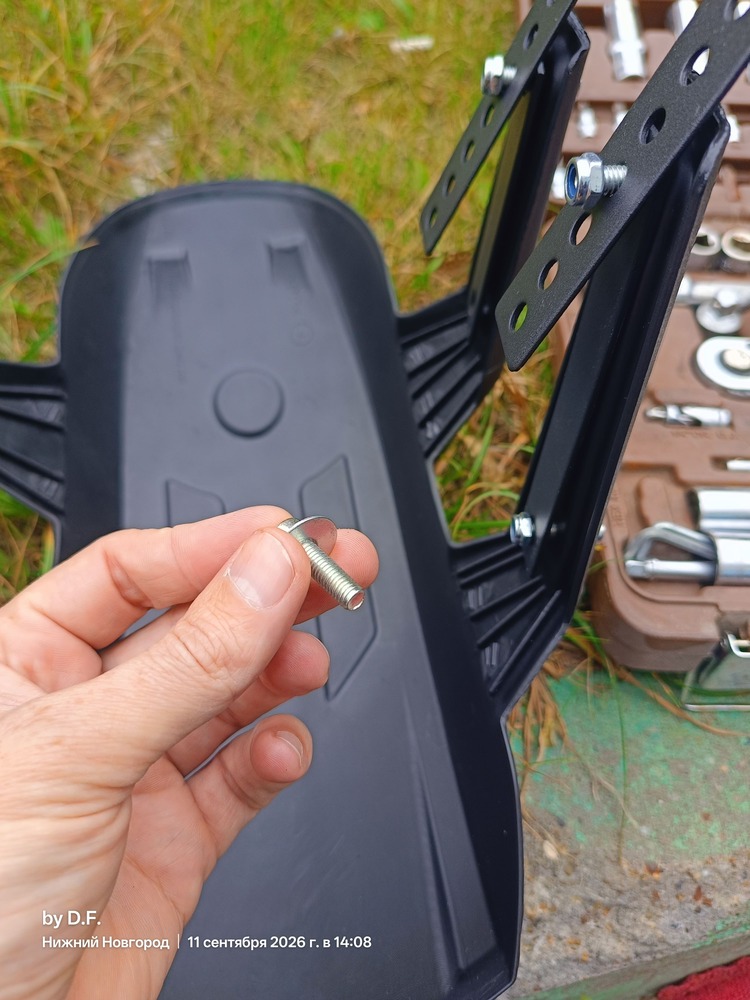

- Для крепления пластин шайбу на винт нужно одевать с наружной стороны (Фото 3)

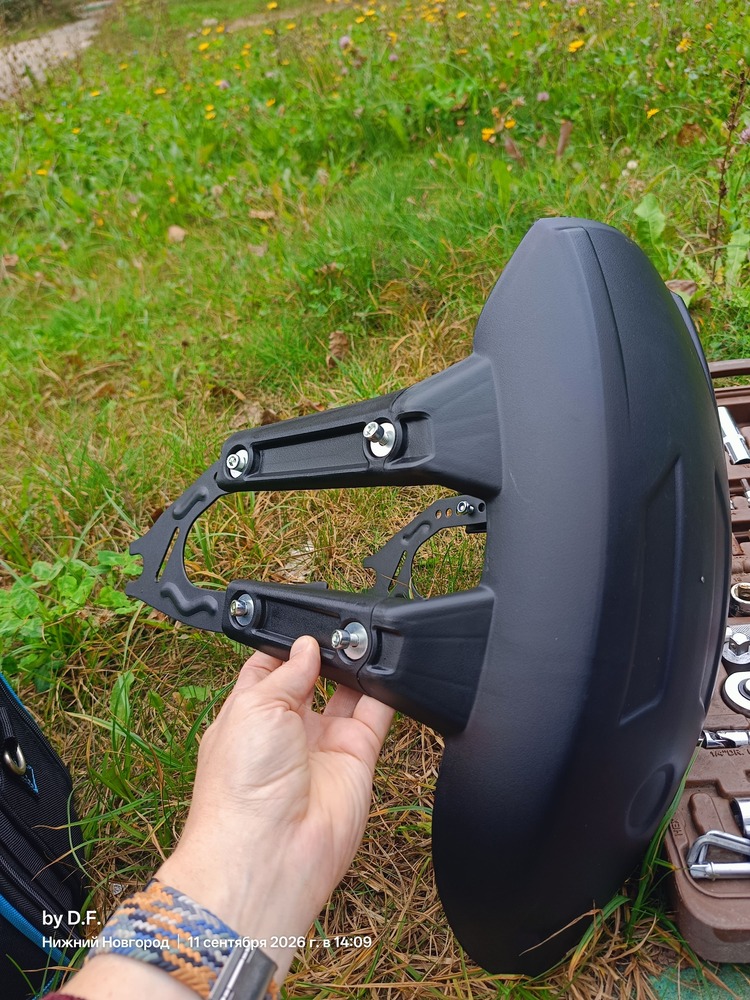

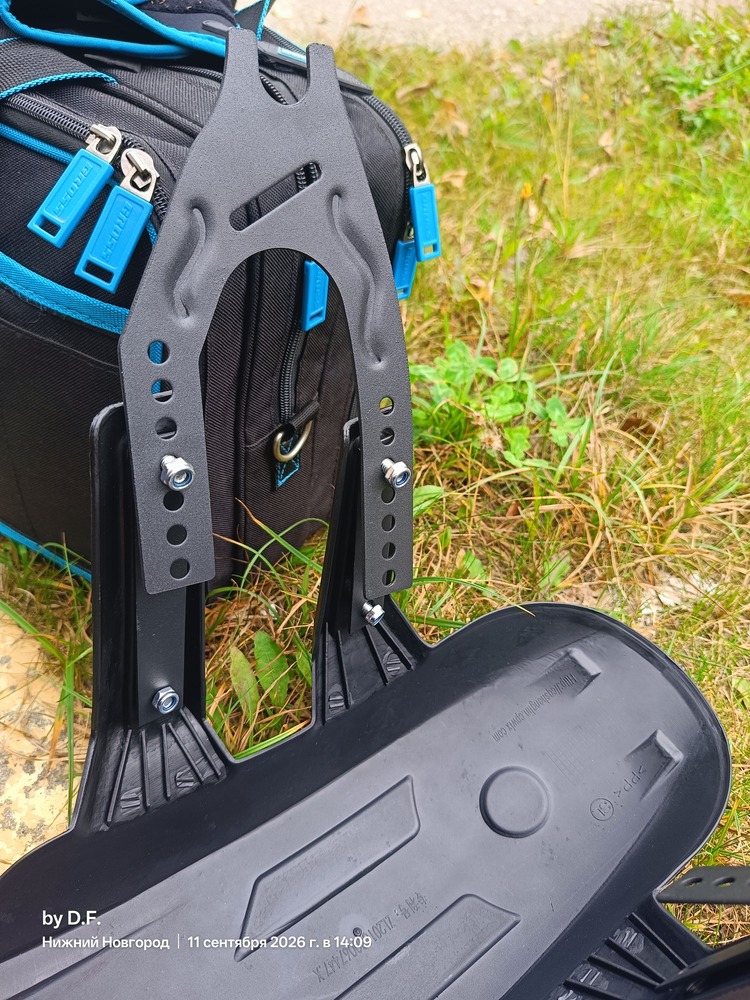

- Выполните примерку крыла на мотоцикл перед монтажом (Фото 4). Рекомендуется для Grace винты крепить в 4-ые отверстия на всех перьях кронштейна. Кронштейн устанавливается как показано на фото - длинное перо кронштейна к короткому перу крыла, и наоборот для вторых.

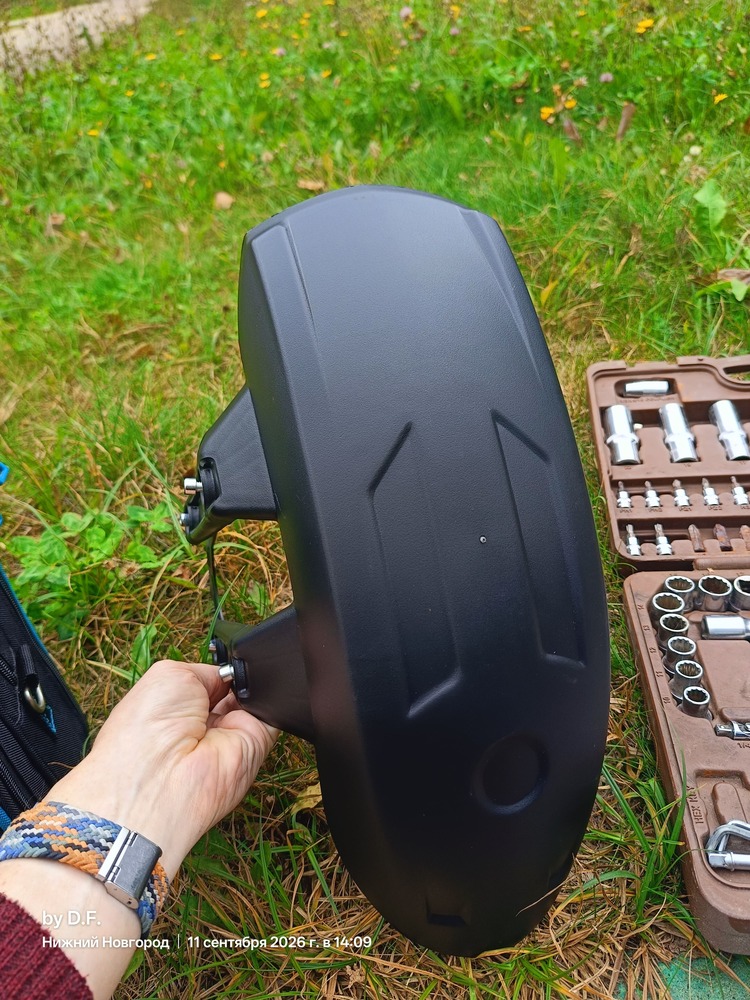

- У крыла есть нижняя (скругленная) и верхняя часть (не скругленная) (Фото 5). Нижняя часть устанавливается ближе к асфальту.
- Вид крыла с собранными усилителями и кронштейнами (Фото 6).

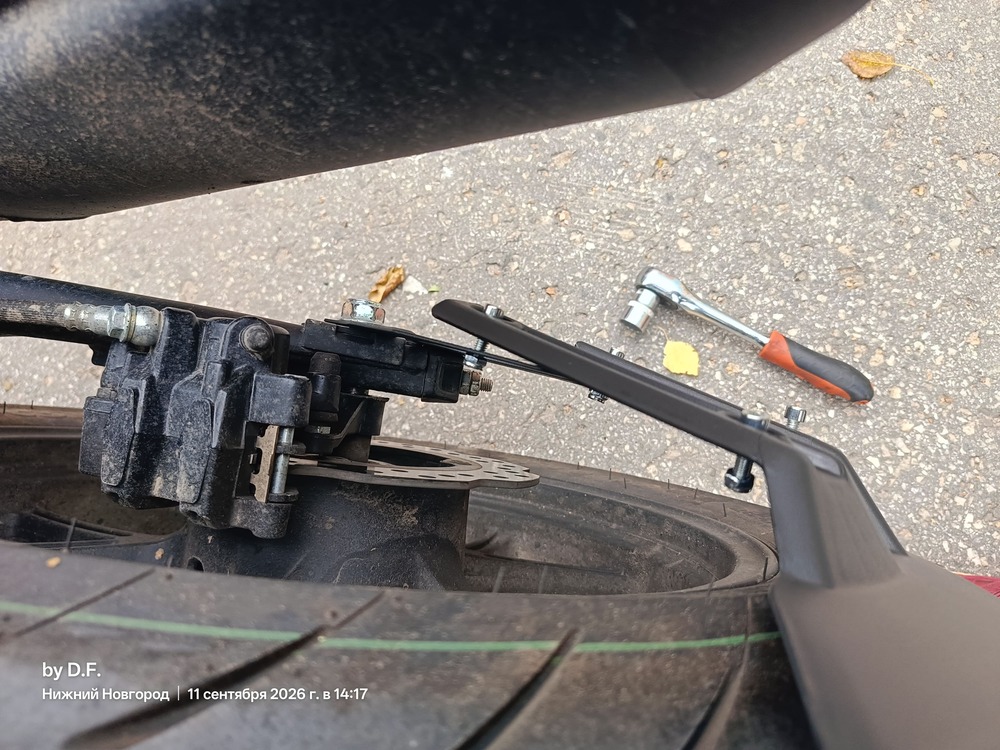

- В процессе примерки будет понятно что установочная ширина крыла меньше чем ширина крепления оси (Фото 7).
- Необходимо наживить кронштейны на ось и подогнуть его перья в ручную (Фото 8). При этом кронштейны должны быть демонтированы с крыла чтобы его не повредить. Примерка нужна чтобы вы видели как примерно будет стоять крыло и сколько нужно подгибать кронштейны.

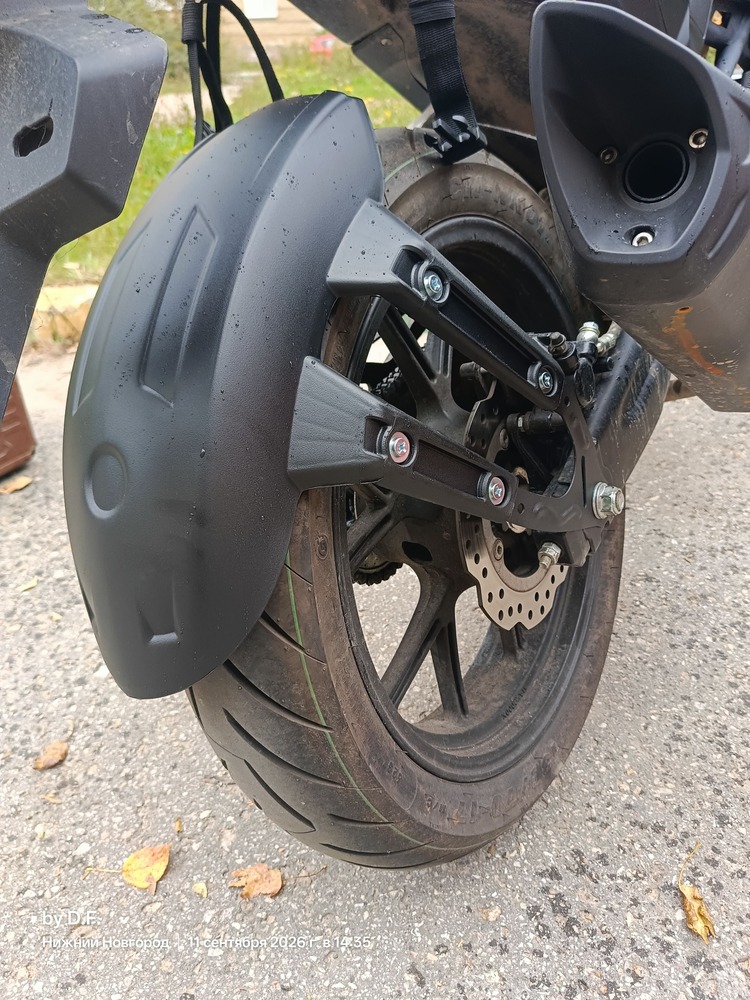

- Соберите крыло и кронштейны вместе, установите крыло на ось, так чтобы перья кронштейнов оказались между перьями колеса и шайбами на оси. То есть порядок с улицы будет следующий: Шляпка гайки (болта) -> Шайба -> Перо крыла -> Перо вилки колеса. (Фото 9).
